ชุดคอนโทรล 1 เซลล์ · 19 ก.ย. 2569

ผังตู้คอนโทรล DA-600 + เครื่องจักรในเซลล์ — ประกอบ 3 มิติรอบแรก

ตู้ 1 ใบ สมอง 1 ตัว คุมแขน DA-600 กับเครื่องทุกตัวในเซลล์เดียวกัน · ค่าเริ่มต้นที่เคาะ: ไฟ 1 เฟส 220 V · Raspberry Pi 5 · ลม SMC · ทุกภาพเป็น render จากแบบ 3 มิติ ไม่ใช่ภาพถ่าย

0คู่ที่ชนกัน จาก 308 คู่ที่ตรวจละเอียด
14ชนิดชิ้นที่ใช้ไฟล์ 3 มิติของผู้ผลิตจริง (26 ตัวในฉาก)
63.5มม. ช่องว่างถึงประตูของชิ้นที่ลึกสุด (แหล่งจ่าย 960 W)
6พื้นที่จองไว้ให้ของที่ยังไม่เลือกรุ่น

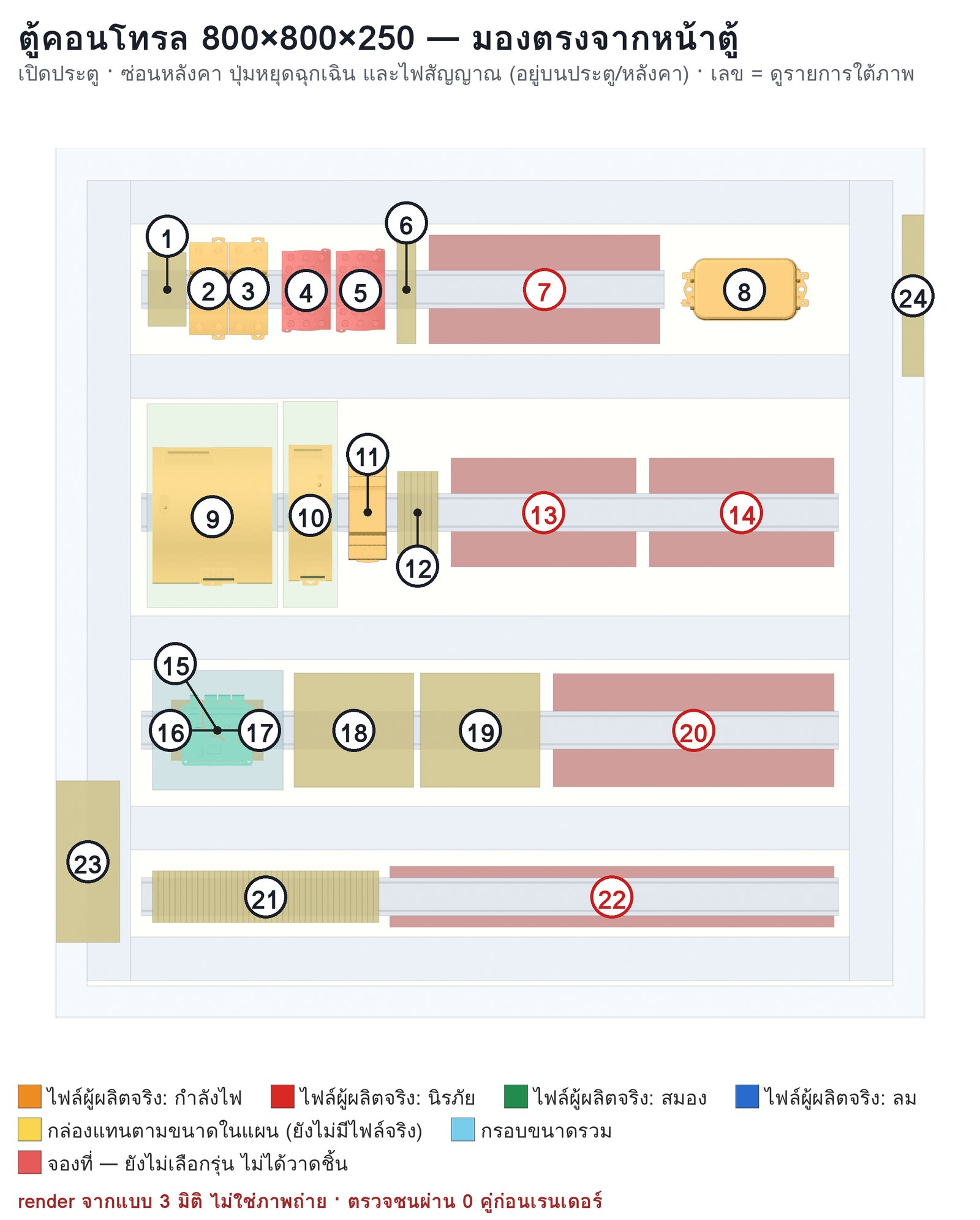

หน้าตู้ 800×800×250 — ชิ้นไหนอยู่ตรงไหน

มองตรงจากหน้าตู้ เปิดประตู · ช่องเขียวจางรอบแหล่งจ่าย = เขตเว้นระบายร้อน (บน 40 ล่าง 20 ข้าง 5/15) ไม่มีชิ้นไหนล้ำ
✅ ตรวจชนแล้ว มองตรงจากหน้าตู้ เปิดประตู · ช่องเขียวจางรอบแหล่งจ่าย = เขตเว้นระบายร้อน (บน 40 ล่าง 20 ข้าง 5/15) ไม่มีชิ้นไหนล้ำ แตะภาพเพื่อขยาย
เลขชิ้นในภาพเป็น
1ข9 สวิตช์ตัดไฟหลัก ABB OT25F3 (มือบิดทะลุประตู — ยังไม่วาดแกน)กล่องแทน
2ข4 เบรกเกอร์ iC60N 2P C16 ตัวที่ 1ไฟล์ผู้ผลิตจริง
3ข4 เบรกเกอร์ iC60N 2P C16 ตัวที่ 2ไฟล์ผู้ผลิตจริง
4ค4 คอนแทกเตอร์ LC1D18BD ตัวที่ 1 (ต่ออนุกรม)ไฟล์ผู้ผลิตจริง
5ค4 คอนแทกเตอร์ LC1D18BD ตัวที่ 2 (ต่ออนุกรม)ไฟล์ผู้ผลิตจริง
6ค3 รีเลย์นิรภัย Omron G9SE-201
⚠ กว้าง 17.5 จากแผน · สูง 100 ลึก 112 สมมติ (แผนยังไม่มีเลข)
กล่องแทน
7จ2 จองที่: ตัวสั่งมอเตอร์สว่านทุกหัว + ตัวขับป้อนสว่าน (⏳ ยังไม่เลือกรุ่น)จองที่
8ข7 ตัวกรองไฟเข้า FN2090-10-06 (ยึดแผ่น ไม่ได้อยู่บนราง)ไฟล์ผู้ผลิตจริง
9ข1 แหล่งจ่ายบัสมอเตอร์ SDR-960-24 (24 V 40 A)ไฟล์ผู้ผลิตจริง
10ข2 แหล่งจ่ายไฟคุม EDR-120-24ไฟล์ผู้ผลิตจริง
11ข3 ตัวแปลง 24→5 V DDR-30G-5 (ไฟ Pi 5)ไฟล์ผู้ผลิตจริง
12ข5 เทอร์มินัลฟิวส์ UT 4-HESI ×6กล่องแทน
13ข6 จองที่: ตัวกันสาขามอเตอร์ ×7 (⏳ ยังไม่เลือกรุ่น)จองที่
14ข8 จองที่: ตัวกินไฟย้อนตอนเบรก (⏳ ยังไม่รู้ว่าจำเป็น)จองที่
15ก4 กล่องยึดราง Pi 5 (กรอบขนาดรวม ⚠ ขนาดอ่านจากรูปหน้าเว็บ)กรอบขนาดรวม
16ก1 Raspberry Pi 5 (กล่องขนาดบอร์ด — ไฟล์ผู้ผลิต 77 MB แปลงไม่จบใน 25 นาที)
⚠ หนา 17 สมมติ
กล่องแทน
17ก2 Waveshare RS485 CAN HAT (B)ไฟล์ผู้ผลิตจริง
18จ1 โมดูล Modbus RTU IO 8CH ตัวที่ 1
⚠ ขนาดอ่านจากรูปใน wiki
กล่องแทน
19จ1 โมดูล Modbus RTU IO 8CH ตัวที่ 2
⚠ ขนาดอ่านจากรูปใน wiki
กล่องแทน
20จองที่: โมดูล IO เพิ่ม 1–2 ตัว เมื่อคุมครบ 5 สถานี (ยังไม่นับจุด เพราะสถานีที่เหลือยังไม่มีแบบ)จองที่
21ฉ3 เทอร์มินัล UT 2,5 ×40กล่องแทน
22จองที่: เทอร์มินัลของสถานีที่เหลือจองที่
23ฉ6 พัดลม+ฟิลเตอร์ 24 V Rittal SK 3238.124 (ผนังซ้ายล่าง)กล่องแทน
24ฉ6 ช่องลมออก (ผนังขวาบน)
⚠ ลึก 20 สมมติ
กล่องแทน

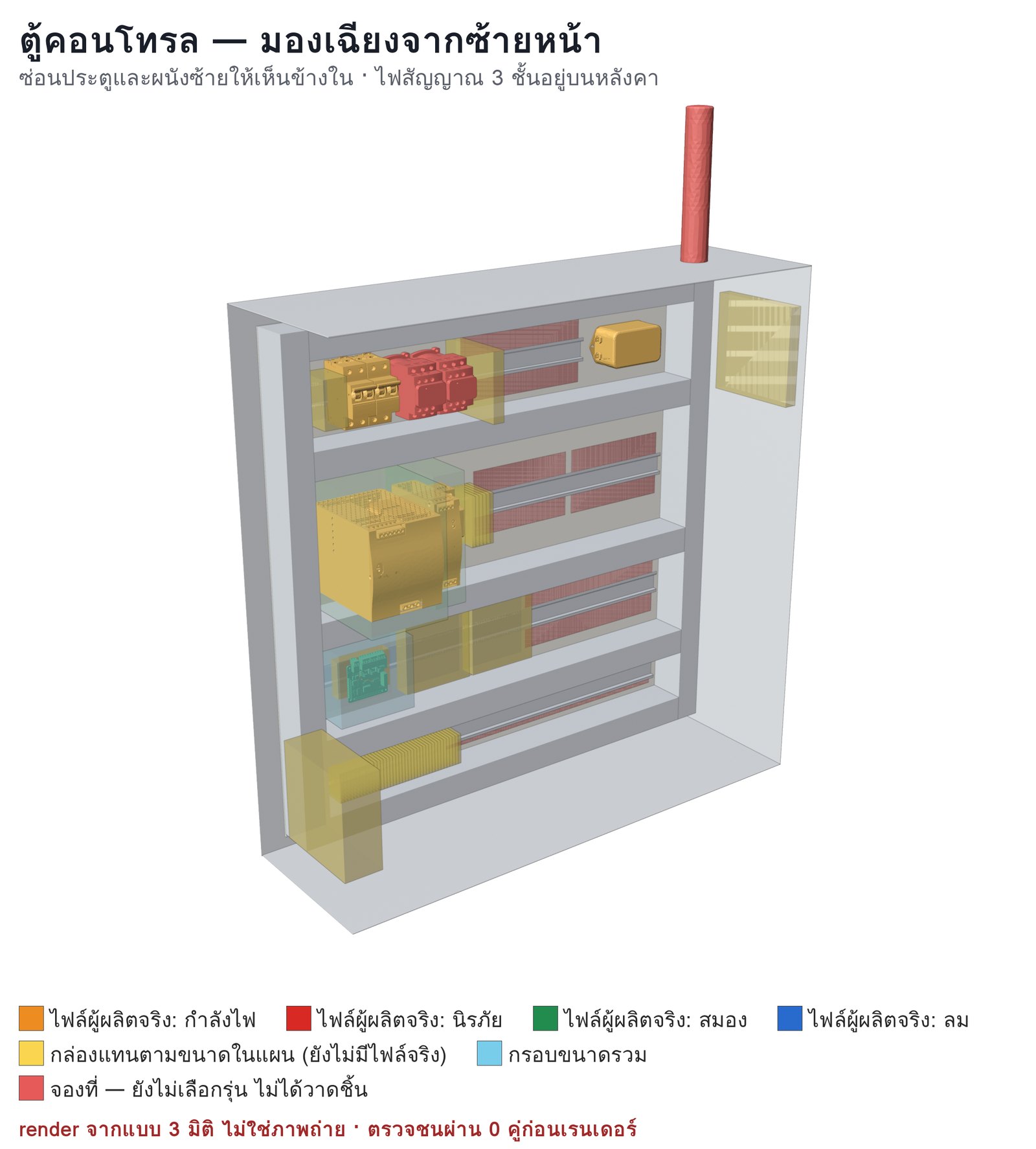

มองเฉียง และระยะใกล้แถวไฟเข้า–แหล่งจ่าย

ซ่อนประตูกับผนังซ้าย · ไฟสัญญาณ 3 ชั้นยึดบนหลังคา
✅ ตรวจชนแล้ว ซ่อนประตูกับผนังซ้าย · ไฟสัญญาณ 3 ชั้นยึดบนหลังคา แตะภาพเพื่อขยาย

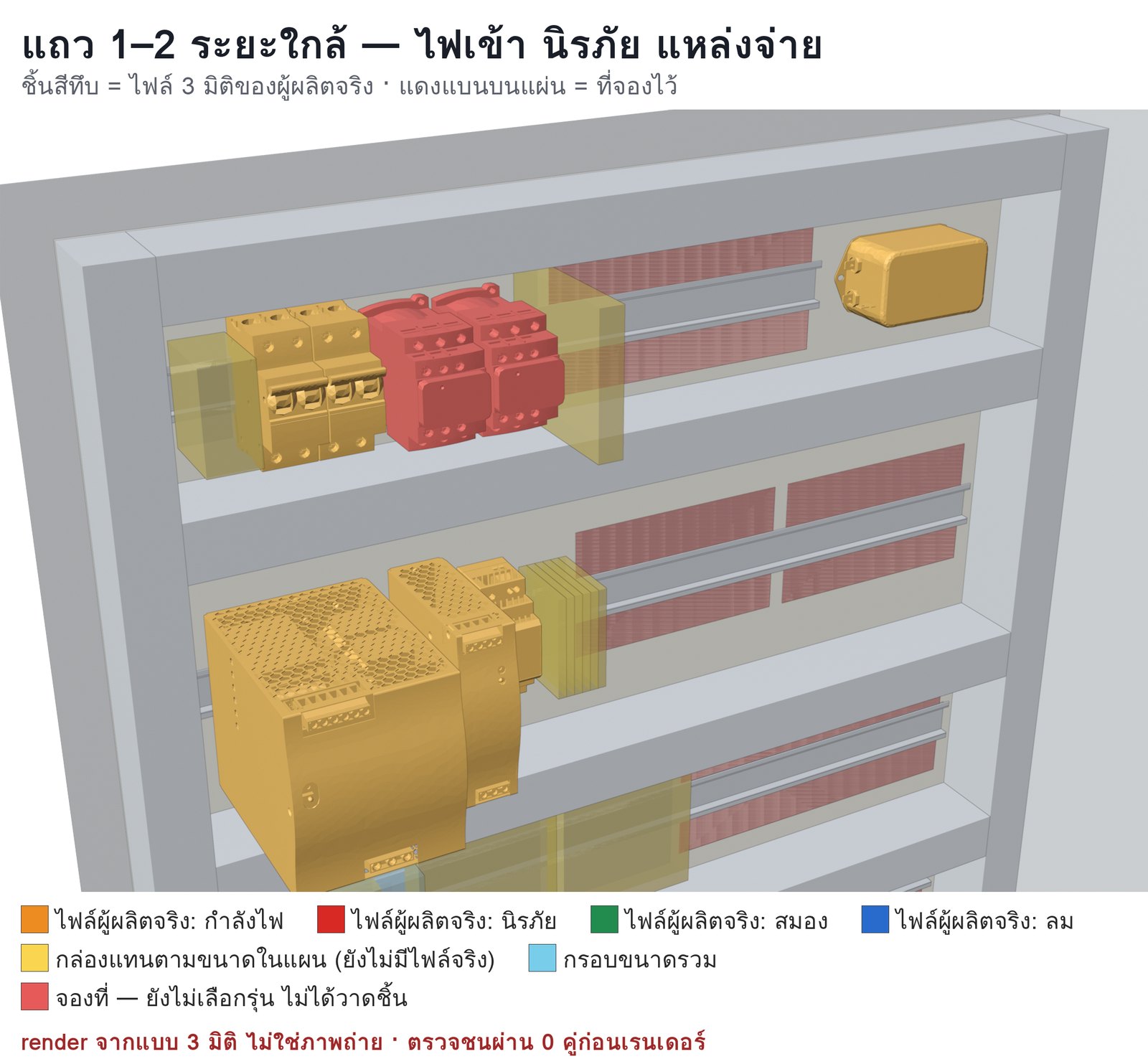

เบรกเกอร์ 2 · คอนแทกเตอร์นิรภัย 2 ตัวต่ออนุกรม · ตัวกรองไฟเข้า · แหล่งจ่าย 3 ตัว — ทั้งหมดเป็นไฟล์ผู้ผลิตจริง วางบนราง 35 มม. ตามร่องเกี่ยวที่วัดจากตัวไฟล์ (คลาดได้ ±2 มม.)
✅ ตรวจชนแล้ว เบรกเกอร์ 2 · คอนแทกเตอร์นิรภัย 2 ตัวต่ออนุกรม · ตัวกรองไฟเข้า · แหล่งจ่าย 3 ตัว — ทั้งหมดเป็นไฟล์ผู้ผลิตจริง วางบนราง 35 มม. ตามร่องเกี่ยวที่วัดจากตัวไฟล์ (คลาดได้ ±2 มม.) แตะภาพเพื่อขยาย

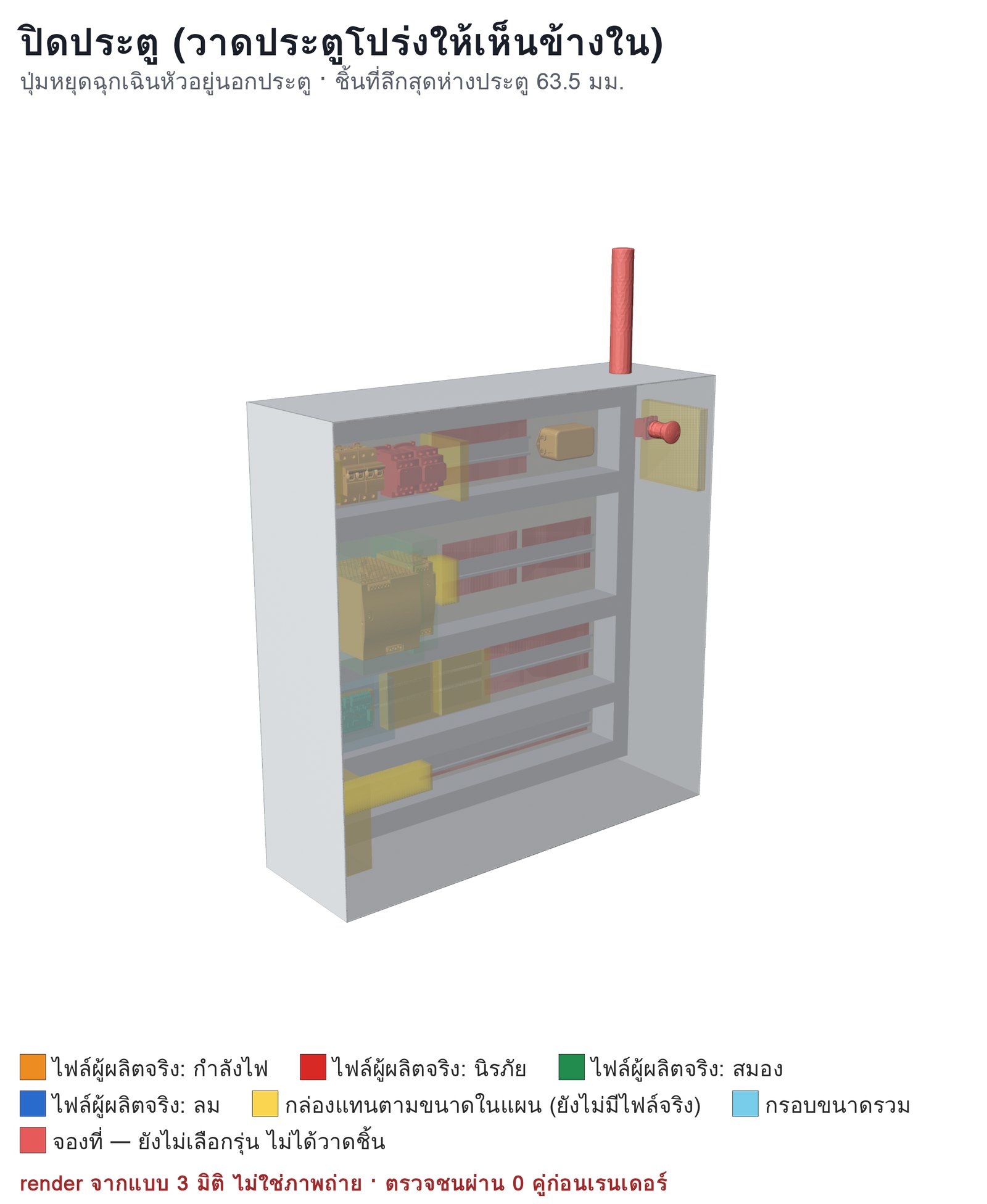

ปิดประตู (วาดโปร่ง) · ปุ่มหยุดฉุกเฉินหัวอยู่นอกประตู ตัวหน้าสัมผัสอยู่ใน
✅ ตรวจชนแล้ว ปิดประตู (วาดโปร่ง) · ปุ่มหยุดฉุกเฉินหัวอยู่นอกประตู ตัวหน้าสัมผัสอยู่ใน แตะภาพเพื่อขยาย

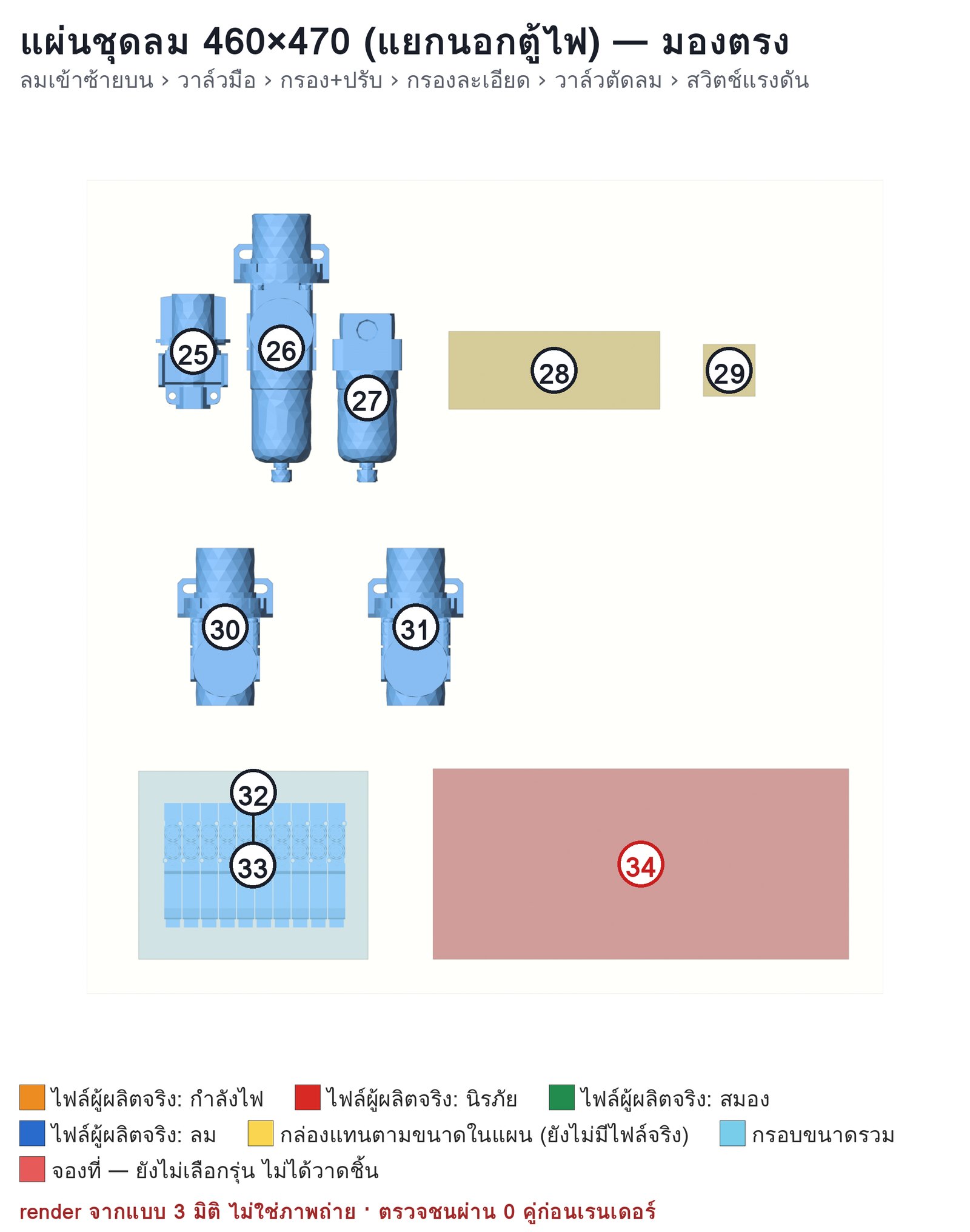

แผ่นชุดลม 460×470 — แยกนอกตู้ไฟ

แผนเดิมเขียน 400×300 — วางจริงแล้วไม่พอ เพราะชุดกรอง+ปรับสูง 155 มม. และต้องเหลือที่ถอดถ้วยกรอง

มองตรง
✅ ตรวจชนแล้ว มองตรง แตะภาพเพื่อขยาย
เลขชิ้นในภาพเป็น
25ง4 วาล์วมือปล่อยลมค้าง VHS20ไฟล์ผู้ผลิตจริง
26ง1 กรอง+ปรับแรงดัน AW20ไฟล์ผู้ผลิตจริง
27ง2 กรองละเอียด AFM20ไฟล์ผู้ผลิตจริง
28ค5 วาล์วตัดลม+ปล่อยลมค้างแบบไฟฟ้า VP542กล่องแทน
29ง7 สวิตช์แรงดัน ISE30Aกล่องแทน
30ง3 ตัวปรับแรงดัน AR20 ตัวที่ 1 (แคลมป์ 0.2 MPa)ไฟล์ผู้ผลิตจริง
31ง3 ตัวปรับแรงดัน AR20 ตัวที่ 2 (เซนเซอร์ช่องลม)ไฟล์ผู้ผลิตจริง
32ง6 แมนิโฟลด์ SS5Y3-20-10 (กรอบขนาดรวม 132.5×108.6×54.1 · วาล์วจริงอยู่ข้างใน)กรอบขนาดรวม
33ง5 วาล์ว 5/2 SY3120 ×10ไฟล์ผู้ผลิตจริง
34จองที่: แมนิโฟลด์ชุดที่ 2 ของสถานีที่เหลือ (ยังไม่นับช่อง)จองที่

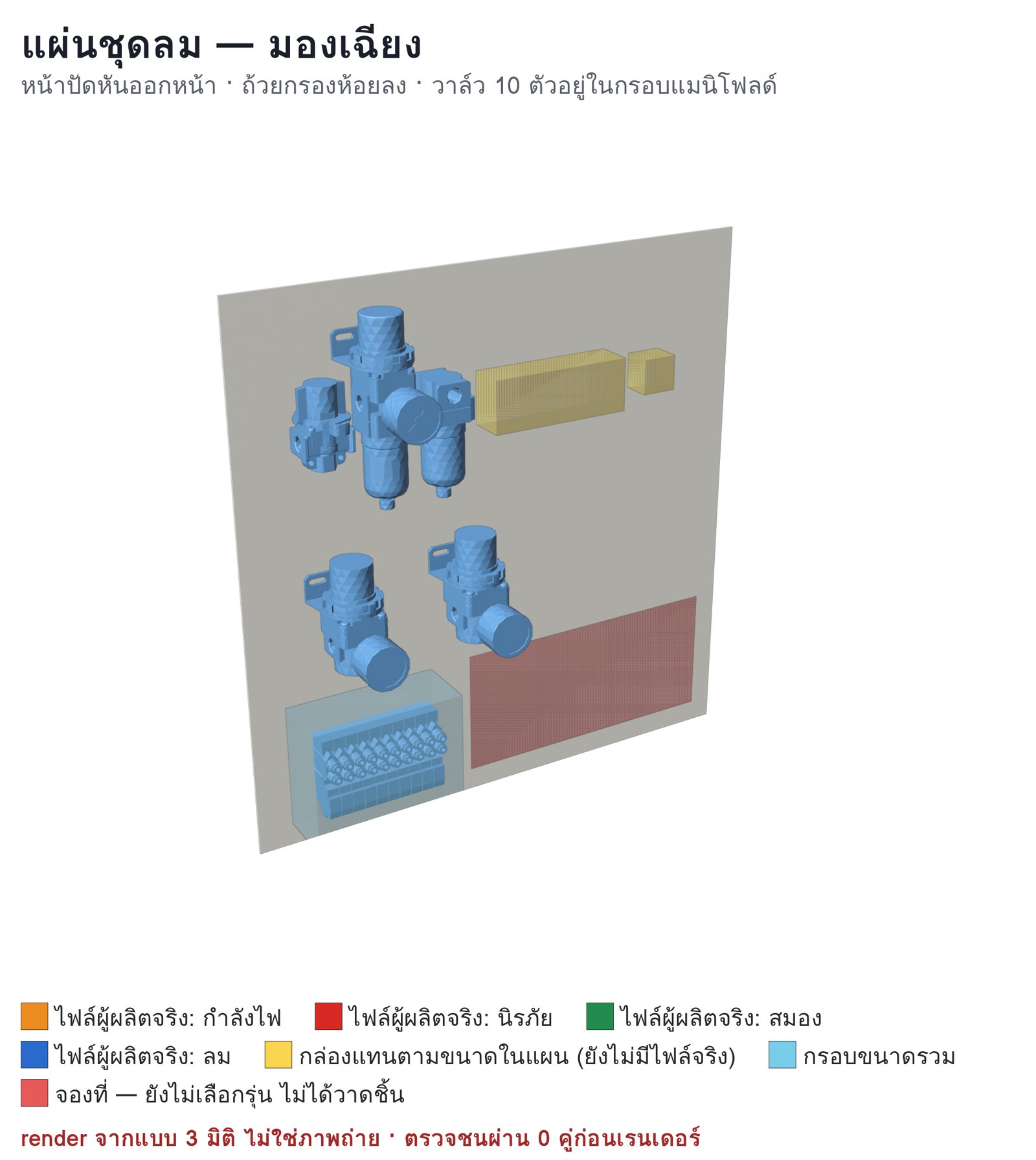

มองเฉียง · หน้าปัดหันออกหน้า หัวปรับอยู่บน ถ้วยกรองห้อยลง
✅ ตรวจชนแล้ว มองเฉียง · หน้าปัดหันออกหน้า หัวปรับอยู่บน ถ้วยกรองห้อยลง แตะภาพเพื่อขยาย

อะไรจริง อะไรยังเป็นตัวแทน

  • ไฟล์ผู้ผลิตจริง 14 ชนิด: เบรกเกอร์ iC60N · คอนแทกเตอร์ LC1D18BD · แหล่งจ่าย SDR-960 / EDR-120 / DDR-30 · ตัวกรองไฟ FN2090 · ปุ่มหยุดฉุกเฉิน XB5AS · ไฟสัญญาณ LR4 · บอร์ด RS485-CAN · ชุดลม SMC AW20 / AFM20 / AR20 / VHS20 · วาล์ว SY3120
  • กล่องแทนตามขนาดในแผน: สวิตช์ตัดไฟหลัก · รีเลย์นิรภัย · เทอร์มินัลฟิวส์/เทอร์มินัล · Raspberry Pi 5 (ไฟล์ผู้ผลิต 77 MB แปลงไม่จบใน 25 นาที) · โมดูล IO · พัดลม/ช่องลม · วาล์วตัดลมไฟฟ้า · สวิตช์แรงดัน
  • จองที่ไว้เฉย ๆ ไม่ได้วาดชิ้น: ตัวสั่งมอเตอร์สว่าน+ตัวขับป้อนสว่าน · ตัวกันสาขามอเตอร์ 7 ตัว · ตัวกินไฟย้อนตอนเบรก · โมดูล IO เพิ่ม · เทอร์มินัลของสถานีที่เหลือ · แมนิโฟลด์ชุดที่ 2 — เพราะยังไม่เลือกรุ่น และสถานีที่เหลือยังไม่มีแบบ

ตัวเลขที่ยังเป็นสมมติ

  • เหล็กตู้หนา 1.5 มม. · แผ่นยึดห่างผนังหลัง 20 มม. — ยังไม่ได้เลือกยี่ห้อตู้
  • รีเลย์นิรภัย: กว้าง 17.5 จากแผน · สูง 100 ลึก 112 สมมติ
  • กล่องยึดราง Pi และโมดูล IO: ขนาดอ่านจากรูปหน้าเว็บ ไม่ใช่แบบ
  • ทิศลูกศรลมเข้า–ออกของชุดลมแต่ละตัว และระยะถอดถ้วยกรอง ยังไม่ได้เปิดคู่มือเทียบ
  • รอบนี้เป็น “ผังจัดวาง + ตรวจชน” เท่านั้น — ยังไม่มีวงจรไฟ เส้นสาย ขนาดสาย การคำนวณความร้อนในตู้ · ส่วนนิรภัยเป็นข้อเสนอ ต้องให้ช่างไฟที่รับผิดชอบตรวจ

ของในรายการ 40 ชิ้นที่ไม่ได้อยู่ในตู้

เซนเซอร์กระบอก · วาล์วปรับความเร็ว · ตัวเก็บเสียง · ข้อต่อลม · เซนเซอร์ช่องลม — ติดอยู่ที่จิ๊ก/กระบอกของแต่ละสถานี ไม่ได้อยู่ในตู้หรือแผ่นชุดลม จึงไม่อยู่ในภาพ
